PCB板载安装方式。

30~120dB宽量程、20~12.5kHz宽频率测量。

采用高性能预极化背极驻极体电容传声器，动态范围宽、性能稳定。

输出接口TTL或RS-485出厂可选。

具有慢速和快速测量两种模式，满足不同的客户的要求。

供电电源4.5V~5.5VDC、10~28VDC可选。

【技术参数】

工作电压	4.5~5.5V（默认） 10~28V（可选）
功耗	18.9mA@5V 31.0mA@12V 27.8mA@24V
变送器电路工作温度	-20℃~+60℃，0%RH~90%RH（无结露）
输出信号	UART（TTL）	输出电压：0~3.3V 输入电压：0~3.3V兼容5V
	RS-485	ModBus-RTU通信协议
	模拟量输出	输出电压：0~3V对应30~130dB
I/O数字逻辑特性	I/O输入高电平电压	0~1V
	I/O输入低电平电压	2.3~3.3V
	I/O输出高电平电压	2.9~3.3V
	I/O输出低电平电压	0~0.4V
UART或RS-485通信参数	9600 N 8 1
测量范围	30dB~130dB
频率计权	A计权
频率响应范围	20Hz~12.5kHz
响应时间	快速模式		500ms
	慢速模式	1.5s
稳定性	使用周期内小于2%
参考校准点	94dB及114dB校准，基准声压20uPa,频率1kHz
噪声精度	±0.5dB（在参考音准，94dB@1kHz）
防尘罩影响	在50~115dB范围内影响≤0.5dB 量程内其他范围内影响≤0.7dB
工作环境	空气温度：-20~+60℃ 静压：65kPa~106kPa 周围无强烈的机械振动、冲击、强电磁场和腐蚀性气体存在

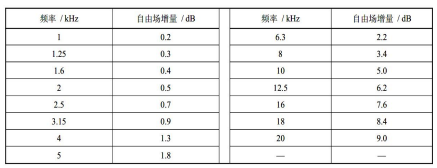

声压响应与自由场响应的调整数据	通过声校准器产生的声压响应或用静电激励器产生的模拟声压响应，可通过下表的调整数据得到等效的自由场响应。

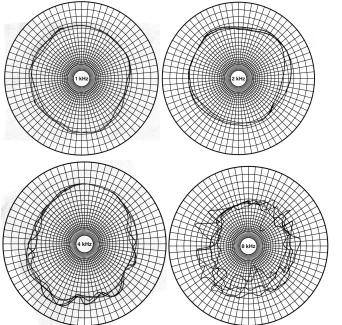

模块在1kHz、2kHz、4kHz、8kHz的指向性
驻极体参数
自由场灵敏度	约为8mV/Pa(自由场灵敏度级为-42 dB，以1V为参考)
驻极体极头电容量	约为15pF

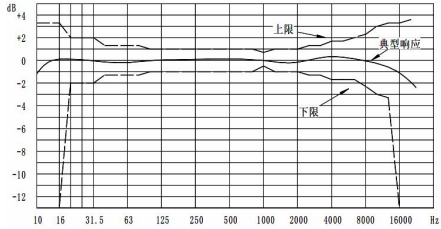

典型频率响应

【产品选型】

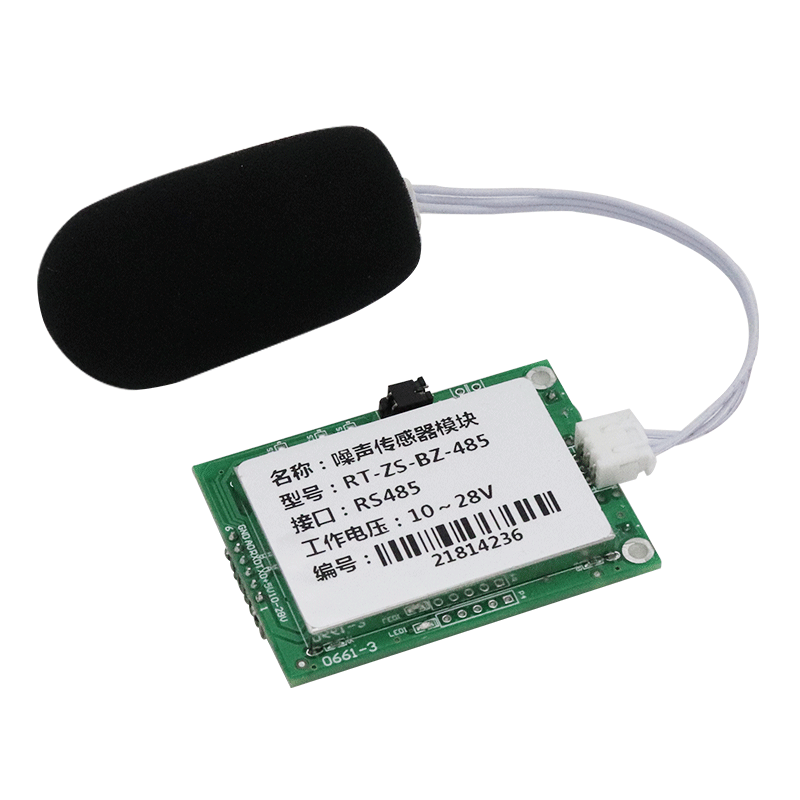

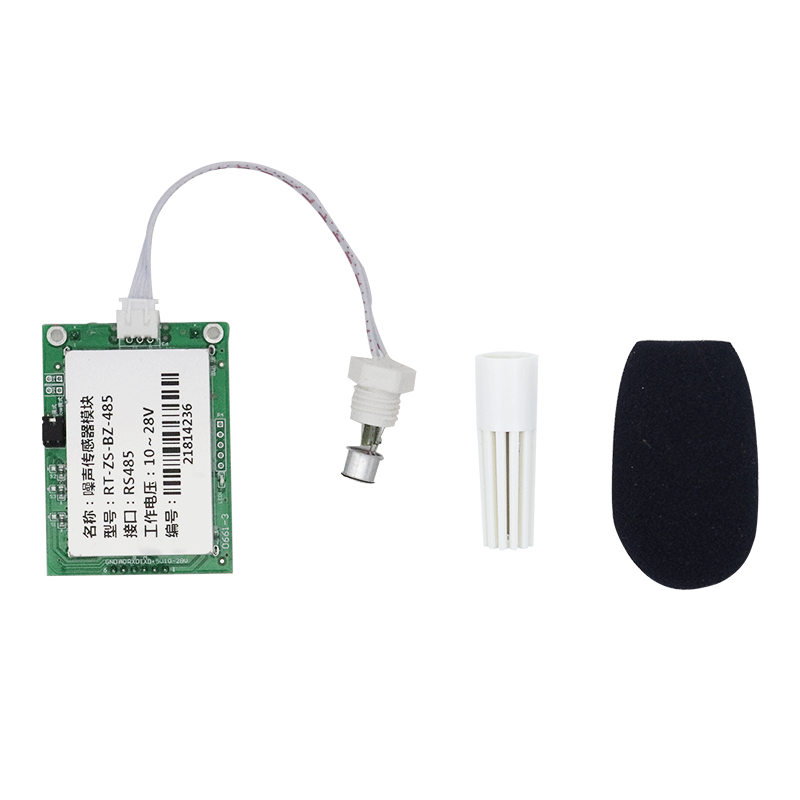

板载噪声模块

产品型号： RT-ZS-BZ-*

产品特点：板载噪声模块，客户不需要再为复杂的噪声信号处理而烦恼，采用高性能预极化背极驻极体电容传声器，动态范围宽、性能稳定。输出接口TTL或RS-485出厂可选。具有慢速和快速测量两种模式，满足不同的客户的要求。

应用范围：主要用于城市环境、道路交通、机场、工地、校园周边、工业厂区、工地等公共场所及噪声敏感区域。
