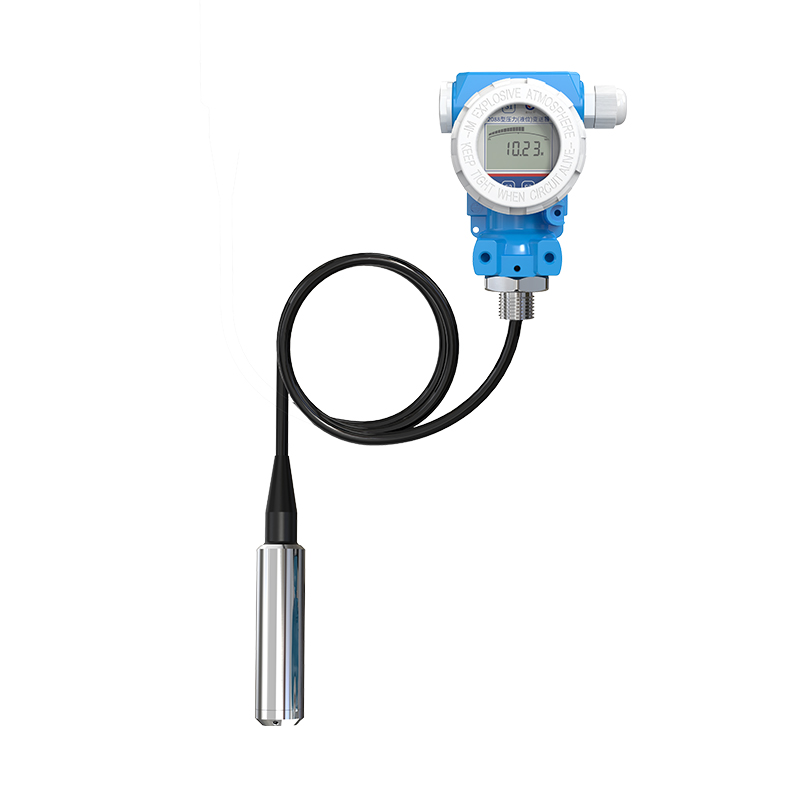

投入式液位计(RS485/模拟量型)
产品型号：RS-PM200
投入式液位计由“压铸铝合金外壳(内含接线柱)、内置导气管的通讯电缆、抗压接头、304不锈钢壳体(内置扩散硅敏感元件及变送电路)、前端防护帽”等核心部件组成，是一款基于“RS485/模拟量”通信的液位检测装置。
产品详情
产品概述
PM200系列投入式液位变送器前端防护帽起保护传感器膜片的作用，也能使液体流畅地接触到膜片，防水导线与外壳密封连接，通气管在电缆内与外界相连，内部结构防结露设计。内置微型信号处理电路，可进行远程传输。具有良好的稳定性和可靠性。可广泛应用于水厂、污水处理厂、城市供水、高楼水池、水井、地热井、矿井、工业水池、油池、水文地质、水库、河流、海洋等领域的液位测量控制。
功能特点
反极性保护和瞬间过电流过电压保护，符合EMI防护要求；
可温度自动补偿，温飘自动修正；
采用高品质导气线缆，可常年在水中浸泡；
过载及抗干扰能力強,经济实用稳定；
采用核心自动校正算法，可有效防止因水面波动而引起的数值波动；
斜坡式导液孔，可有效防止淤泥杂质进入，亦可防冲击。
技术参数
| 液位测量范围 | 0~+100m（可选） |
| 液位测量精度 | 0.2%FS，0.5%FS（默认） |
| 温度测量范围 | -40~80℃ |
| 温度测量精度 | ±0.5℃，@25℃ |
| 输出信号 | RS485、4-20mA、0-5V、0-10V |
| 产品功率 | 0.2W |
| 供电电源 | 10-30V DC |
| 过载能力 | ≤2倍量程 |
| 长期稳定性 | ±0.2%FS/年 |
| 采样时间 | ≤1s |
| 液位零点温度误差 | ±0.75%FS，@35℃ |
| 液位满点温度误差 | ±0.75%FS，@35℃ |
| 液位温度补偿 | 0~70℃（≤7m） -10~70℃（＞7m） |
| 变送器电路工作温度 | -40~80℃ |
| 介质温度 | -20~70℃ |
| 测量介质 | 对不锈钢无腐蚀的气体、液体 |
| 防护等级 | 变送器部分IP65；探头部分IP68 |
产品选型
一体式液位变送器：
| 公司代号 | 设备类型 | 量程 | 输出接口 | 精度等级 | 其他要求 |
| RK | 公司代号 | ||||
| PM200 | 通用投入式液位变送器 | ||||
| 01-99 | 量程，99代表定制量程 其他数值代表真实米数 | ||||
| I20 | 4~20mA输出（默认） | ||||
| N01 | 485输出 | ||||
| A05 | 0.5级精度（默认） | ||||
| A02 | 0.2级精度 | ||||
| A01 | 0.1级精度 | ||||
| ADZ | 定制精度 | ||||
分体式液位变送器：
| RK- | 公司代号 | |||||
| PM220- | 分体式液位变送器 | |||||
| PM220T- | 分体式液位温度一体变送器 | |||||
| PM222- | 分体式液晶显示液位变送器 | |||||
| PM222T- | 分体式液晶显示液位温度一体变送器 | |||||
| 01- | 0-1m量程 | |||||
| 03- | 0-3m量程 | |||||
| 05- | 0-5m量程 | |||||
| 10- | 0-10m量程 | |||||
| 99- | 99代表定制量程 | |||||
| N01- | 485 通讯（ModBus-RTU 协议） | |||||
| JF- | 防水接头出线 | |||||
| A05 | 0.5级精度（默认） | |||||
| A02 | 0.2级精度 | |||||

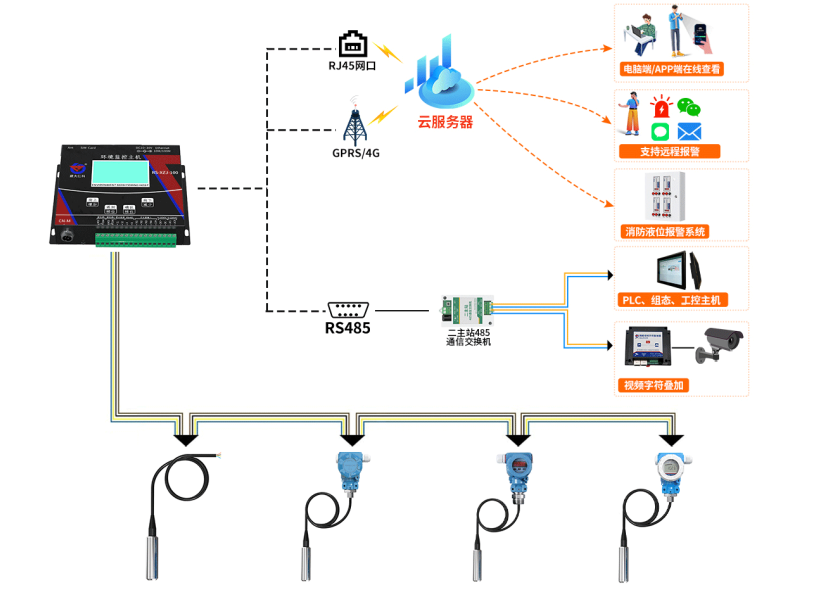

系统框架图

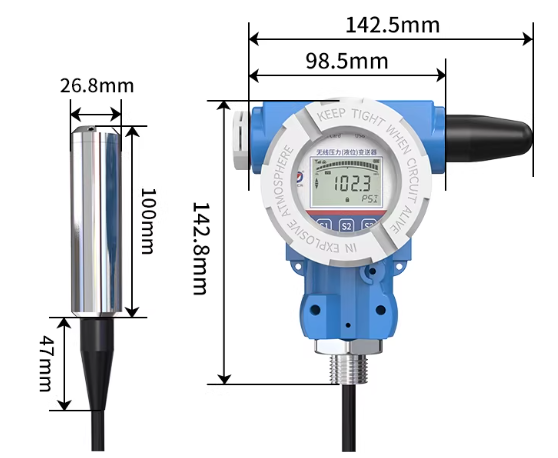

尺寸说明

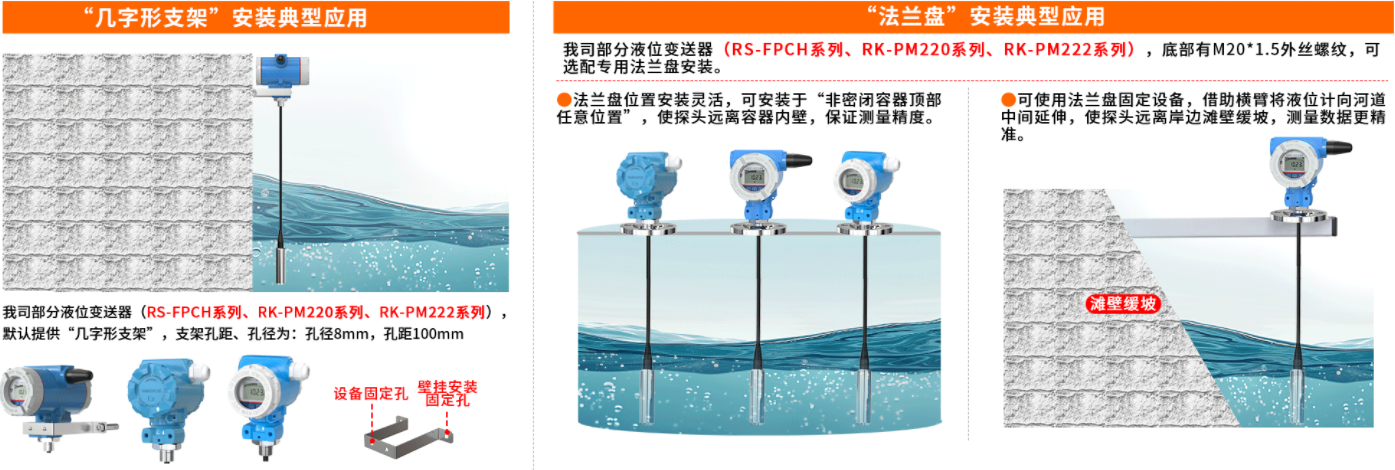

安装说明

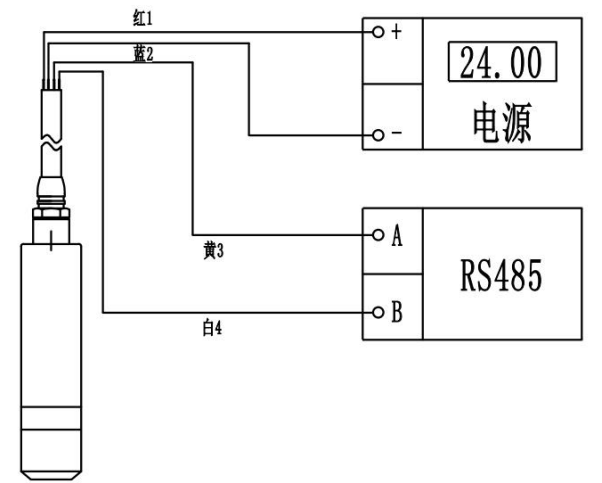

接口说明
